一、特點：
標準長徑噴嘴配差壓儀表用于測量封閉管道中的液體、氣體和蒸汽的流量，按國標GB/T2624-93進行設計制造，按國標JJG640-94進行檢定，無需實流校驗，精度高，壽命長，與孔板比較壓力損失小，標準長徑噴嘴的公稱通徑、孔徑比和雷諾數比標準噴嘴和標準文丘里管寬。
二、取壓方式：D-D/2徑距取壓。
三、主要技術要求
公稱通徑：DN＝50mm-650mm
孔徑比（β=d/D）：β＝0.2-0.8
雷諾數（RED）：RED＝10 -10
公稱壓力：PN＝0.1-32MPa
環室及法蘭材質：碳鋼、不銹鋼（1Cr18Ni9Ti）或其他材料
供貨方式：成套或部件，也可以按用戶需求供貨。
四、結構形式：
標準長徑噴嘴有兩種結構形式，高比率的結構形式（0.25≤β≤0.80）和低比率的（0.20≤β≤0.50），當β介于0.20-0.50之間時，可以采用任何一種結構形式。

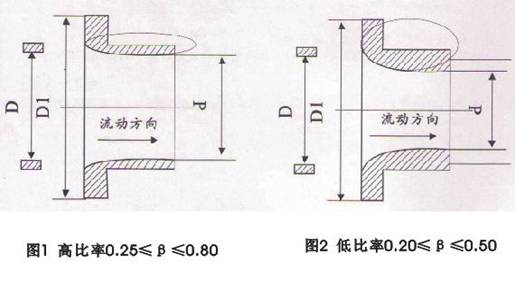

五、結構圖

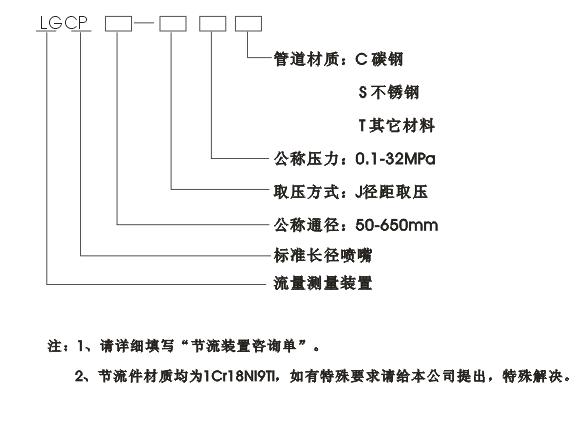

六、產品選型
|
