標準孔板
一、特點：
標準孔板用于測量封閉管道中的液體、氣體和蒸汽的流量。按國標GB/T2624-93進行設計制造，按國際JJG640-94進行檢定，無需實流校驗，結構簡單、性能穩定，適用范圍廣，但壓力損失在所有節流裝置中最大，且直管段長，不適用于壓力損失小或直管段達不到標準規定工況的流體流量。
二、取壓方式：
（1）角接取壓：環室取壓和單獨鉆孔取壓。
（2）法蘭取壓。
（3）D-D/2徑距取壓。
對于清潔流體一般當DN≤200mm時，采用角接環室取壓，對于流體壓力PN≤2.5MPa時，采用法蘭取壓，其它情況采用角接單獨鉆孔取壓或D-D/2徑距取壓。
三、主要技術要求
公稱通徑：DN＝50mm-1200mm
孔徑比（β=d/D）：β＝0.20-0.75
雷諾數（RED）：角接取壓：RED＝104-107（但若β≤0.45，RED可小至5000）
其他取壓方式：RED≥1260βD（D用mm）
公稱壓力：PN＝0.1-32MPa
環室及法蘭材質：碳鋼、不銹鋼（1Cr18Ni9Ti）或其他材料
供貨方式：成套或部件，也可以按用戶需求供貨。

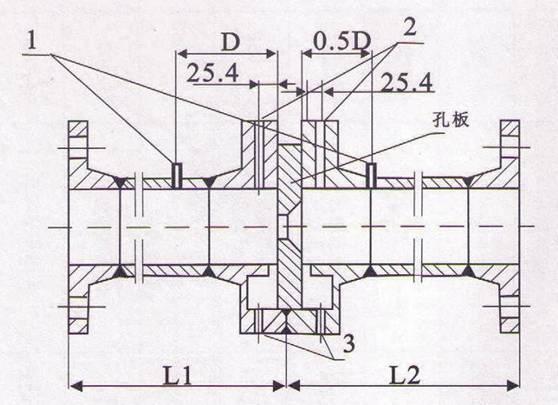

四、結構形式：
選型說明:
|
